This is the fourth tutorial in the CAD ON Quiet 3D Modeling series.

Quiet 3D Modeling 04 focuses on constructing a clean and symmetrical pipe joint form using controlled CAD workflows.

Using a mechanical pipe junction as the reference model, this tutorial demonstrates how the same shape is created in both Blender and Fusion 360, with an emphasis on smooth surface transitions, precise geometry, and calm step-by-step modeling.

This model is ideal for practicing

  • junction surface control
  • symmetrical form construction
  • mechanical part modeling fundamentals
  • clean topology and smooth transitions

CAD ON Quiet 3D Modeling シリーズの第4回チュートリアルです。

Quiet 3D Modeling 04 では、パイプ接合形状（Pipe Joint Form）を題材に、対称構造と滑らかな接合部を意識したクリーンな CAD モデリングを作りました。

Blender と Fusion 360 の両方で同じ形状を制作しながら、正確な寸法管理、滑らかな曲面構成、落ち着いた制作フローを重視した工程を紹介します。

本チュートリアルは、次の練習に役立ちます。

  • 接合部の曲面コントロール
  • 対称形状の構築
  • 機械部品モデリングの基礎
  • クリーンな形状構成と滑らかなトランジション

Drawing

Tutorial – Youtube

Fusion 360

Blender

Blender Modeling Flow

  • Add Cylinder (X 2 Y 2 Z 4)
    シリンダー追加（X 2 Y 2 Z 4）
  • Delete Top & Bottom Faces
    上面と下面を削除
  • Loop Cut at 5 Grids (Top & Bottom)
    上下面の5グリッド位置にループカット
  • Duplicate Objects, Rotate X & Y 90°
    オブジェクトを複製 → X・Y軸90°回転
  • Boolean Union
    ブーリアン（Union）
  • Select JointEdges → Bevel (Seg 3 / W 0.2)(Use Sharp Edge Selection)
    接合部を選択 → ベベル（Seg 3 / W 0.2）（シャープエッジ選択を使用）
  • Apply Solidify Modifier — Thickness 0.05
    Solidifyモディファイアで厚み0.05
  • Select Rim Faces → LoopTools → Extrude Faces Along Normals → Offset =0.05
    リム部の面を選択 → 法線方向に押し出し→ 0.05 に設定
  • Select Similar → Face Angles
    類似選択 → 面角度
  • Edge Crease = 1
    エッジクリース = 1
  • Subdivision Level 2
    サブディビジョン レベル2
  • Shade Auto Smooth
    オートスムーズ適用

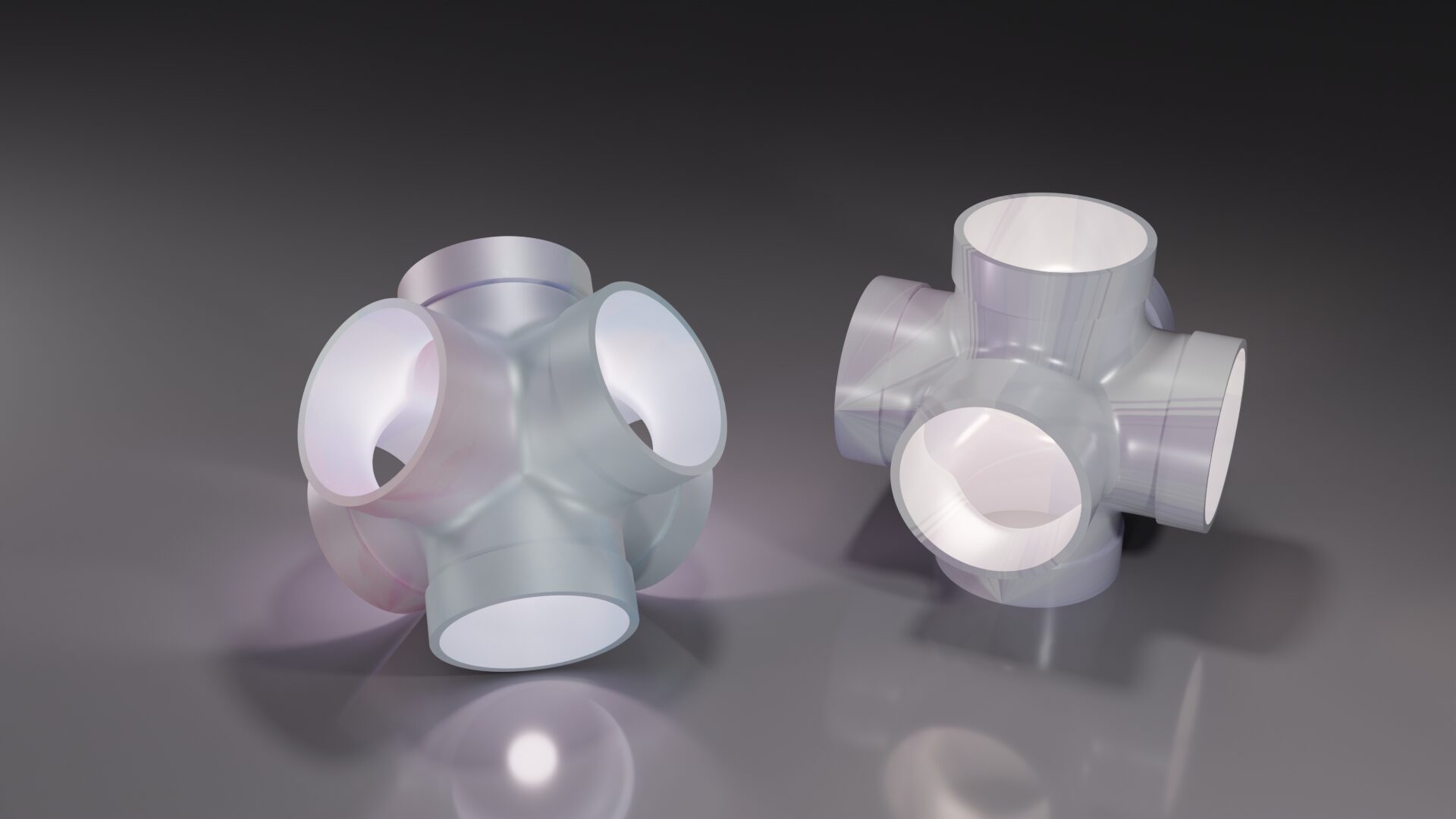

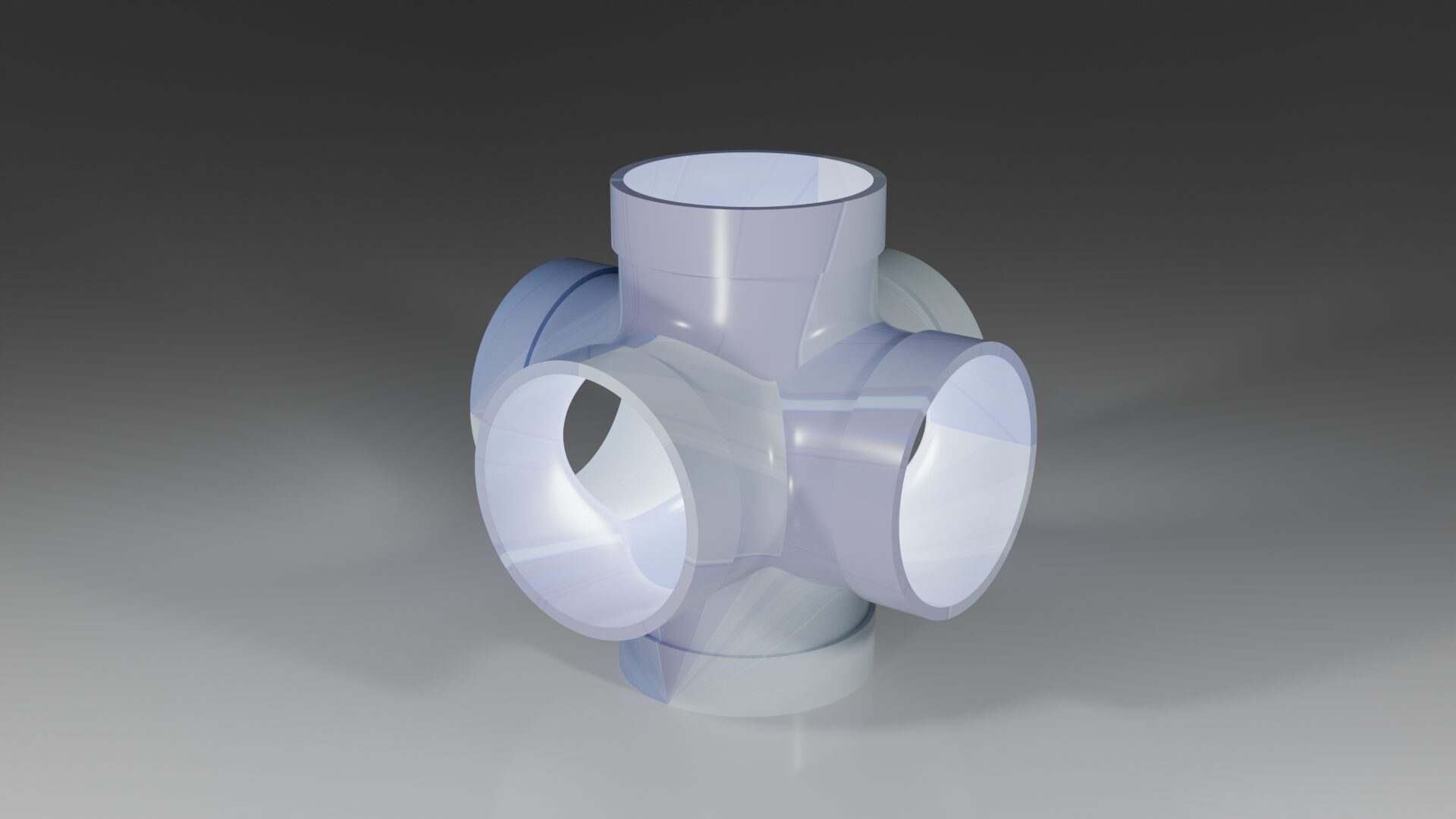

usion360, cad, cad modeling, cad tutorial, mechanical design, pipe joint, pipe fitting, junction modeling, industrial design, product design, 3d cad, hard surface, parametric modeling, cad practice, cad training, fusion tutorial, quiet modeling, cad on, cadon, mechanical part, piping, topology practice Fusion360, CAD設計, 3DCAD, 機械設計, 配管, パイプ接合, パイプ継手, 接合部モデリング, 工業デザイン, モデリング練習, CAD基礎, 入門CAD, Fusionチュートリアル, 静かなモデリング, CADON,blender, blender tutorial, cad modeling, pipe joint, pipe junction, pipe fitting, mechanical part, mechanical design, hard surface modeling, hard surface, subdivision modeling, boolean workflow, topology practice, cad on, quiet modeling, industrial design, 3d cad, parametric modeling, fusion style, blender cad, clean topology, surface modeling, junction modeling, pipe connector Blenderチュートリアル, CADモデリング, 配管, パイプ接合, 機械設計, 工業デザイン, ハードサーフェス, サブディビジョン, トポロジー, 静かなモデリング
Tutorial Focus
Clean pipe joint modeling with Boolean workflow
Smooth junction surfaces with controlled topology
Rim shaping using LoopTools → Extrude Faces Along Normals
Edge & rim selection using Select Similar → Face Angles
Sharp edges using Crease & Subdivision
Symmetrical mechanical form construction

Booleanを使ったパイプ接合形状の作成
滑らかな接合部トポロジー構成
LoopTools → 法線方向押し出しによるリム形状の作成
Select Similar（面角度）によるエッジ・リム選択
Crease＋Subdivisionによるエッジ制御
対称構造モデリング

Quiet Modeling

Calm workflow, clear geometry
落ち着いたワークフローで、正確な形をつくる
